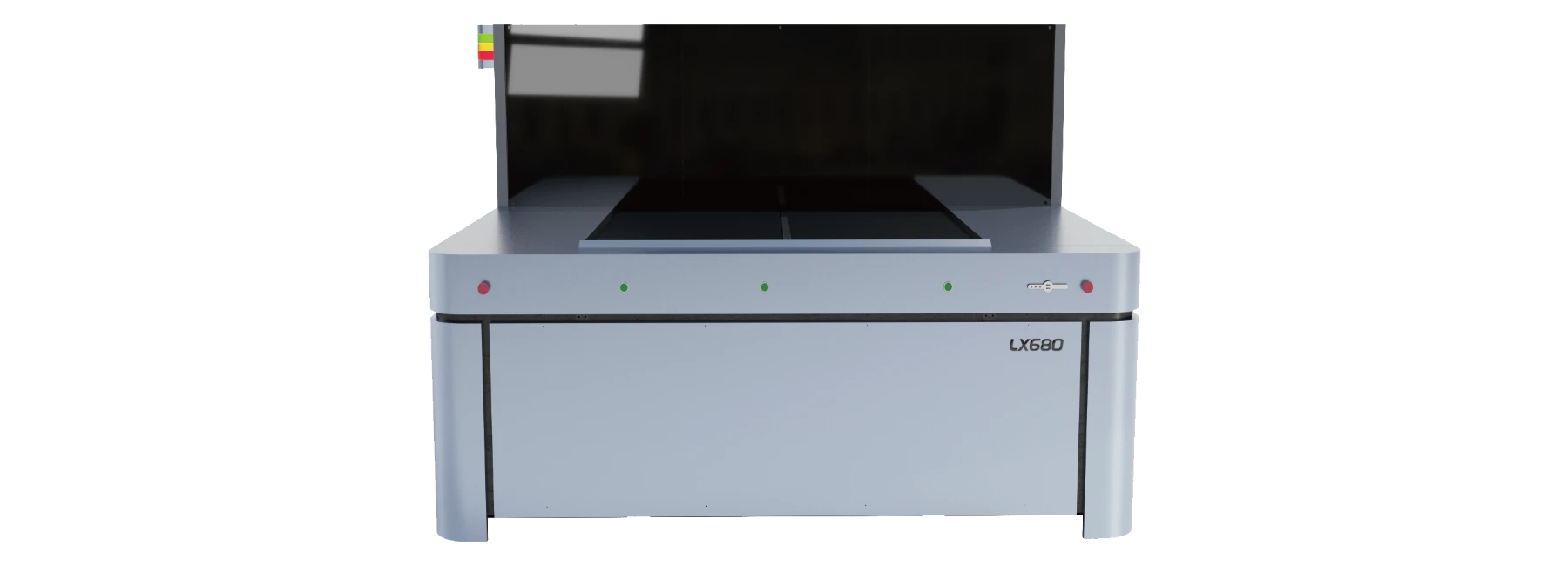

LX680 字符打印机
  • LX680 字符打印机
LX680 字符打印机
LX680是适合工业化生产的离线字符打印机，拥有自主研发的打印控制系统，采用双平台交互打印方式，用人性化的设计理念，以工业生产需求为依托，开启全新PCB字符打印模式。
产品特点
规格参数

双平台交互打印


双平台交互打印，独立操作，单个平台打印尺寸1250mm×680mm，可打印的最大板材尺寸1250mm×1250mm。

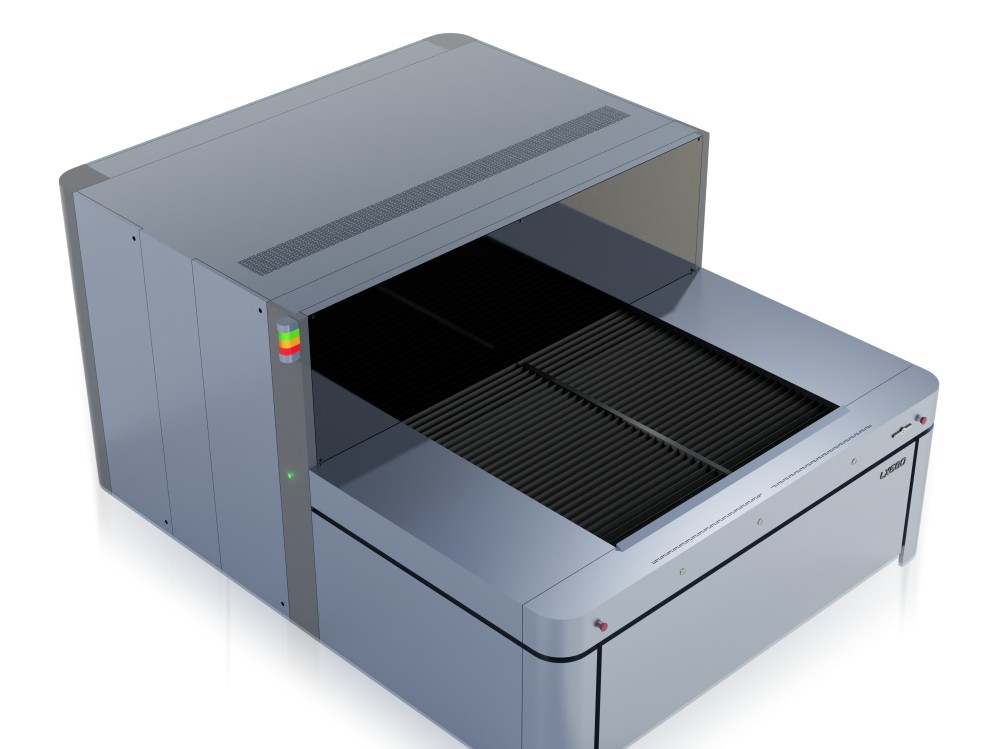

img (1)

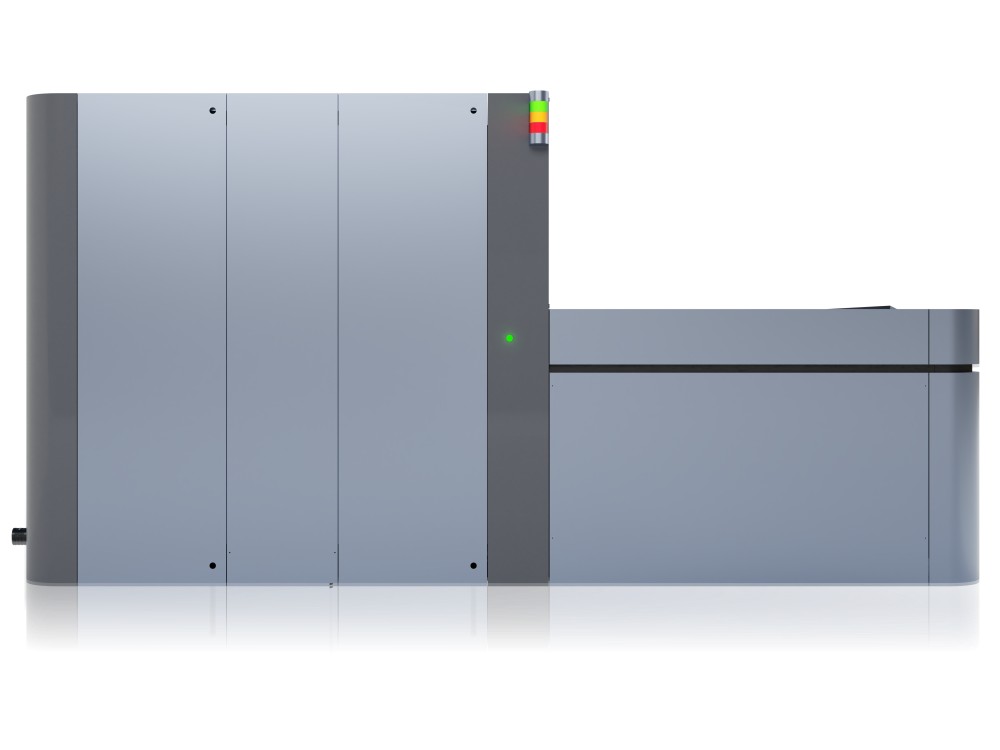

img (4)


性能稳定


采用高品质直线电机，工业级多PLC集中控制系统，稳定控制机器，打印精度更高，性能更稳定。

精准对位


CCD自动对位，高精度摄像头加上自主研发对位软件，可对图像进行精准对位。

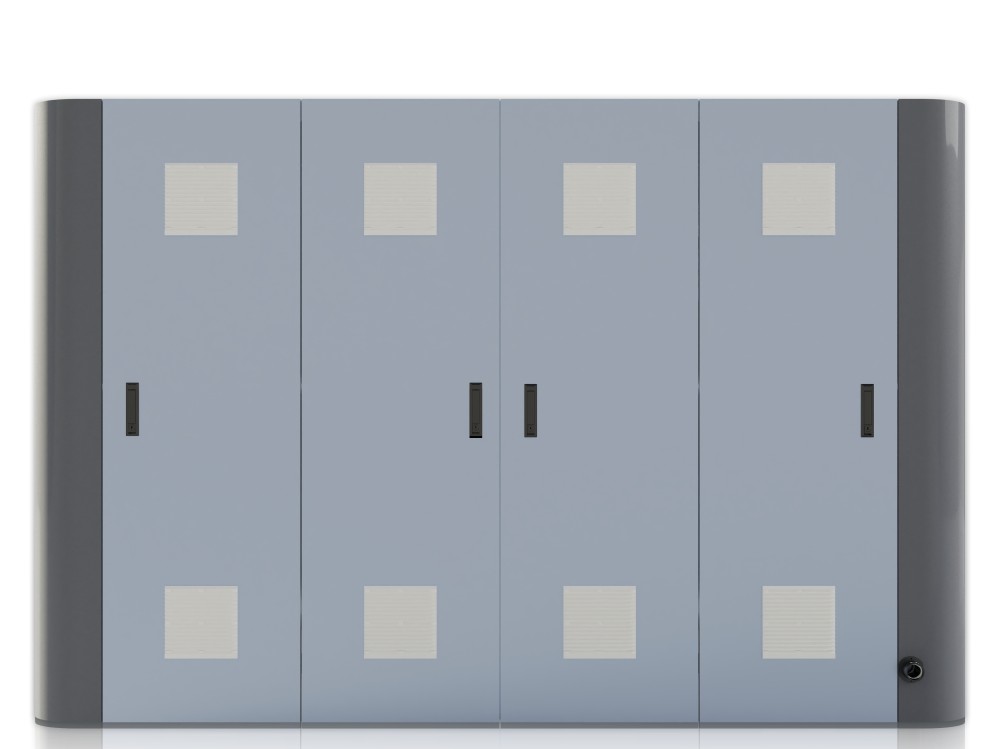

img (5)


最小喷印板面600mmx470mm(四面夹具夹持)
最大喷印幅面1250mmx1250mm
油墨固化方式LED灯固化,即印即干LED
最薄/最厚板面0.1mm-8mm
最厚板面(不用夹具)25mm
喷头总数喷头4个(可选2-4个)
最大喷印分辨率1440dpix1440dpi
最小线宽3min(75um)(基于良好阻焊张力)
最小文字尺寸500μmx400μm(基于良好阻焊张力)
对位精度±35μm
板翘景深0.5mm
对位方式CCD自动对位,可选3点或者4点
喷印模式草稿/标准/精细A-A/A-B
墨滴尺寸13PL
喷印文件格式Gerber文件(*.gbo)
油墨UV光感油墨
设备尺寸3545mm(L)X2780mm(W)X1800mm(H)
设备重量6500kg
产能最小尺寸
600mmx470mm		单平台最大尺寸
680mmx1250mm		最大尺寸
1250mmx1250mm
标准模式(2pass)
精细模式(3pass)
超精模式(4pass)		100面/小时
80面/小时
60面/小时		70面/小时
50面/小时
30面/小时		60面/小时
40面/小时
20面/小时
工作环境温度 20°C-30°C湿度 40%-70%
压缩空气6-8个大气压
电源电源: AC380,50HZ,25A,电源电压波动范围:±7%
最大功率14KW
